Unterflurverteiler -
PIAZZA 720M

Home|
  • Produktinfos
  • Bestückungsbeispiele
  • Maßzeichnungen
  • Dokumente
  • Praxisbeispiele

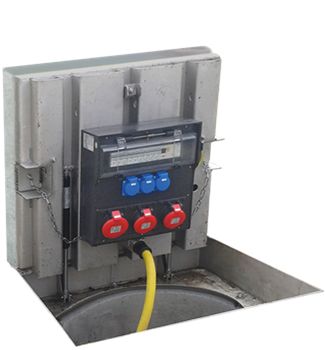

Massive Edelstahlkonstruktion 720 x 720 mm, bis 250kN belastbar, Gasdruckfeder zum leichteren Öffnen, Schachtdeckel individuell befüllbar (Wannentiefe 50 mm), Verteiler nach Kundenwunsch.

Lieferumfang

Die Edelstahlkonstruktion mit befüllbarem Schachtdeckel wird inklusive Haupt- und Klemmverteiler anschlussfertig auf einem Betonschacht H=500 mm DN600 montiert geliefert.

Technische Informationen

  • Die Deckelverriegelung erfolgt mit einer versenkten, deckelebenen Inbusschraube rostfrei M10 (Verschlusswerkzeug im Lieferumfang).
  • Im Schachtdeckel sind zwei Kabelaustritts-Einschubstücke (Oberfläche: Edelstahl) integriert. Kabelauslass 75 x 60 mm.
  • Die Deckelwanne mit einer Tiefe von 50 mm kann individuell befüllt werden.
  • Im Schachtdeckel ist ein selbstregulierendes Heizband verlegt, um auch bei Frost ein problemloses Öffnen zu gewährleisten.

Bauseits durchzuführende Arbeiten
Die Schachtdeckelkonstruktion ist nicht tagwasserdicht, daher ist für eine ausreichende Entwässerung des Schachtes bauseits zu sorgen.
Die Grabungsarbeiten und die fach- und normgerechte Montage der Konstruktion sowie die Wannenbefüllung müssen ebenfalls bauseits erfolgen. Die elektrischen Anschlüsse sind von einem konzessionierten Elektrounternehmen durchzuführen.
Für einen entsprechenden normgerechten Unterbau, die fachgerechte Montage des Schachtes (Belastung 250kN) sowie entsprechende Drainagierung ist bauseits zu sorgen.


Hauptverteiler

  • Das Gehäuse aus vulkanisiertem, selbstverlöschendem Butyl-Kautschuk, gewährleistet höchste Betriebssicherheit.
  • Die hervorragenden Isolationseigenschaften verhindern eine temperaturbedingte Kondenswasserbildung.
  • Das Gummimaterial ist beständig gegen Umwelteinflüsse und durch seine Alterungsbeständigkeit extrem lange haltbar.
  • Das Sicherungsmaterial wird unter schlagfester, aufklappbarer Makrolonabdeckung spritzwassergeschützt eingebaut.
  • 4/Wandbefestigungen, vom übrigen Verdrahtungsraum abgeschottet, gewährleisten volle Schutzisolation.
  • Die Bestückung wird nach Kundenwunsch, technischen Gegebenheiten und Vorschriften ausgeführt.

Klemmverteiler

  • Es stehen verschiedene Gehäusegrößen, jeweils passend zu den erforderlichen Anschlusswerten, zur Verfügung.
  • Die an der Gehäuserückwand befestigten Aluschienen ermöglichen eine einfache und schnelle Befestigung am Betonschacht.

Hauptverteiler Klemmverteiler
productlabel productlabel

Tabelle wird geladen...

Maßzeichnungen

preview image preview image preview image preview image

Praxisbeispiele

preview image preview image
