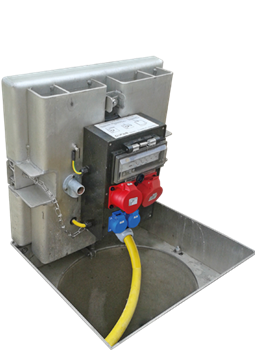

Unterflurverteiler PIAZZA 540 - Massive Edelstahlkonstruktion 540 x 540mm, bis 400kN belastbar, Gasdruckfeder zum leichteren Öffnen, Schachtdeckel individuell befüllbar (Wannentiefe 50 mm), Verteiler nach Kundenwunsch.

Lieferumfang
Die Edelstahlkonstruktion mit befüllbarem Schachtdeckel wird inklusive Haupt- und Klemmverteiler anschlussfertig auf einem Betonring H=570 mm DN450 montiert geliefert.

Technische Informationen

• Die Deckelverriegelung erfolgt mit einer versenkten, deckelebenen Inbusschraube rostfrei M10 (Verschlusswerkzeug im Lieferumfang).
• Im Schachtdeckel ist ein Kabelaustritts-Einschustück (Oberfläche Tränenblech) integriert. Kabelauslass 60 x 40 mm.
• Die Deckelwanne mit einer Tiefe von 50 mm kann individuell befüllt werden.
• Im Schachtdeckel ist ein selbstregulierendes Heizband verlegt, um auch bei Frost ein problemloses Öffnen zu gewährleisten.

Bauseits durchzuführende Arbeiten
Die Schachtdeckelkonstruktion ist nicht tagwasserdicht, daher ist für eine ausreichende Entwässerung des Schachtes bauseits zu sorgen.
Die Grabungsarbeiten und die fach- und normgerechte Montage der Konstruktion sowie die Wannenbefüllung müssen ebenfalls bauseits erfolgen. Die elektrischen Anschlüsse sind von einem konzessionierten Elektrounternehmen durchzuführen.
Für einen entsprechenden normgerechten Unterbau, die fachgerechte Montage des Schachtes (Belastung 400kN) sowie entsprechende Draina-gierung ist bauseits zu sorgen.

Hauptverteiler

• Das Gehäuse aus vulkanisiertem, selbstverlöschendem Butyl- Kautschuk, gewährleistet höchste Betriebssicherheit.
• Die hervorragenden Isolationseigenschaften verhindern eine temperaturbedingte Kondenswasserbildung.
• Das Gummimaterial ist beständig gegen Umwelteinflüsse und durch seine Alterungsbeständigkeit extrem lange haltbar.
• Das Sicherungsmaterial wird unter schlagfester, aufklappbarer Makrolonabdeckung spritzwassergeschützt eingebaut.
• 4/Wandbefestigungen, vom übrigen Verdrahtungsraum abgeschottet, gewährleisten volle Schutzisolation.
• Die Bestückung wird nach Kundenwunsch, technischen Gegebenheiten und Vorschriften ausgeführt.

Klemmverteiler

• Es stehen verschiedene Gehäusegrößen, jeweils passend zu den erforderlichen Anschlusswerten, zur Verfügung.
• Die an der Gehäuserückwand befestigten Aluschienen ermöglichen eine einfache und schnelle Befestigung am Betonschacht.
